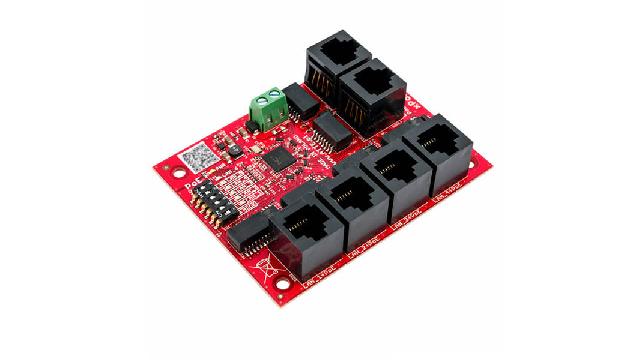

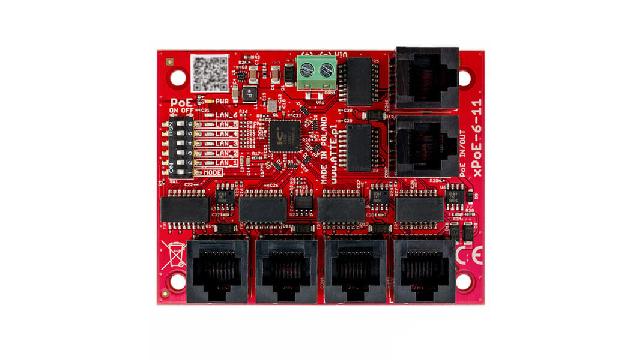

Switch xPoE‑6‑11‑OF
Switch PoE, 6 portów 10/100Mbps (5xPoE + 1xUplink), niezarządzalny, bezpieczniki elektroniczne, tryb Long Range, moduł do zabudowy, bez zasilacza, typu xPoE-6-11-OF
- możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
- możliwość transmisji danych na 280m (w trybie Long Range)
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na wybranych portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- szeroki zakres napięcia wejściowego (10...56VDC)
- napięcie wyjściowe = napięcie wejściowe
- do 70W mocy na porcie LAN_5 PoE IN/OUT
- do 40W mocy na pozostałych portach PoE
- zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
- możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
-
łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- bardzo niski pobór mocy (<1,5W)
- niewielkie rozmiary modułu
xPoE-6-11-OF został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.
Niezarządzalne switche PoE bez zasilacza serii xPoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
|
Porty LAN
|
6 portów RJ45 10/100Mbps
(5xLAN+PoE, 1xUpLink)
|
|
Obsługiwane odbiorniki PoE (standard / moc max)
|
802.3af - do 15,4W LAN_1...LAN_5 (Vin > 48VDC)
802.3at - do 30W LAN_1...LAN_5 (Vin > 48VDC) PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4 |
|
Obsługiwane nadajniki PoE (standard / moc max)
|
PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
|
|
Wyjścia PoE (standard / tryb zasilania)
|
LAN_1...LAN_5
PoE PASSIVE, mode B (4,5+) (7,8-) |
|
Wejście PoE (standard / tryb zasilania)
|
LAN_5
PoE PASSIVE, mode B (4,5+) (7,8-) |
|
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
|
LAN_1...LAN_4
0,75A / elektroniczny (auto-powrót) LAN_5 1,25A / elektroniczny (auto-powrót) |
|
Mikroprzełączniki SW1
|
przełącznik 1 "MODE"
- tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5 |
|
Tryb pracy "Standard"
|
przełącznik 1 "MODE” w pozycji OFF
LAN_1...LAN_6 - zasięg do 100m (10/100Mbps) |
|
Tryb pracy "Long Range"
|
przełącznik 1 "MODE” w pozycji ON
LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps) |
|
Zakres napięcia wejściowego
|
Vin 10...56VDC
|
|
Napięcie wyjściowe dla urządzeń PoE
|
Vout = Vin
|
|
Zakres temperatur pracy
|
-10°C...+40°C
|
|
Obudowa (typ / kolor)
|
moduł do zabudowy / czerwony
|
|
Montaż
|
zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm
|
|
Wymiary / masa netto
|
87x68x19mm / 0,056kg
|
